Водоснабжение и водоотведение здания: как устроены системы и чем отличаются наружные и внутренние сети

Системы водоснабжения и водоотведения обеспечивают подачу воды в здание и отвод стоков. Внутренние и наружные участки этих систем различаются по расположению, материалам и нормам проектирования. Внутренние сети находятся внутри здания, а наружные проложены за его пределами и подключаются к городским или поселковым коммуникациям.

Внутренние системы водоснабжения и водоотведения зданий проектируются согласно ТКП 45-4.01-319-2018. Этот документ устанавливает требования для жилых зданий высотой не более 75 м и общественных зданий высотой не более 50 м. Для зданий с разницей по высоте на 10 м и более предусматривают мероприятия, обеспечивающие требуемый напор воды.

Устройство внутренних сетей водоснабжения и водоотведения

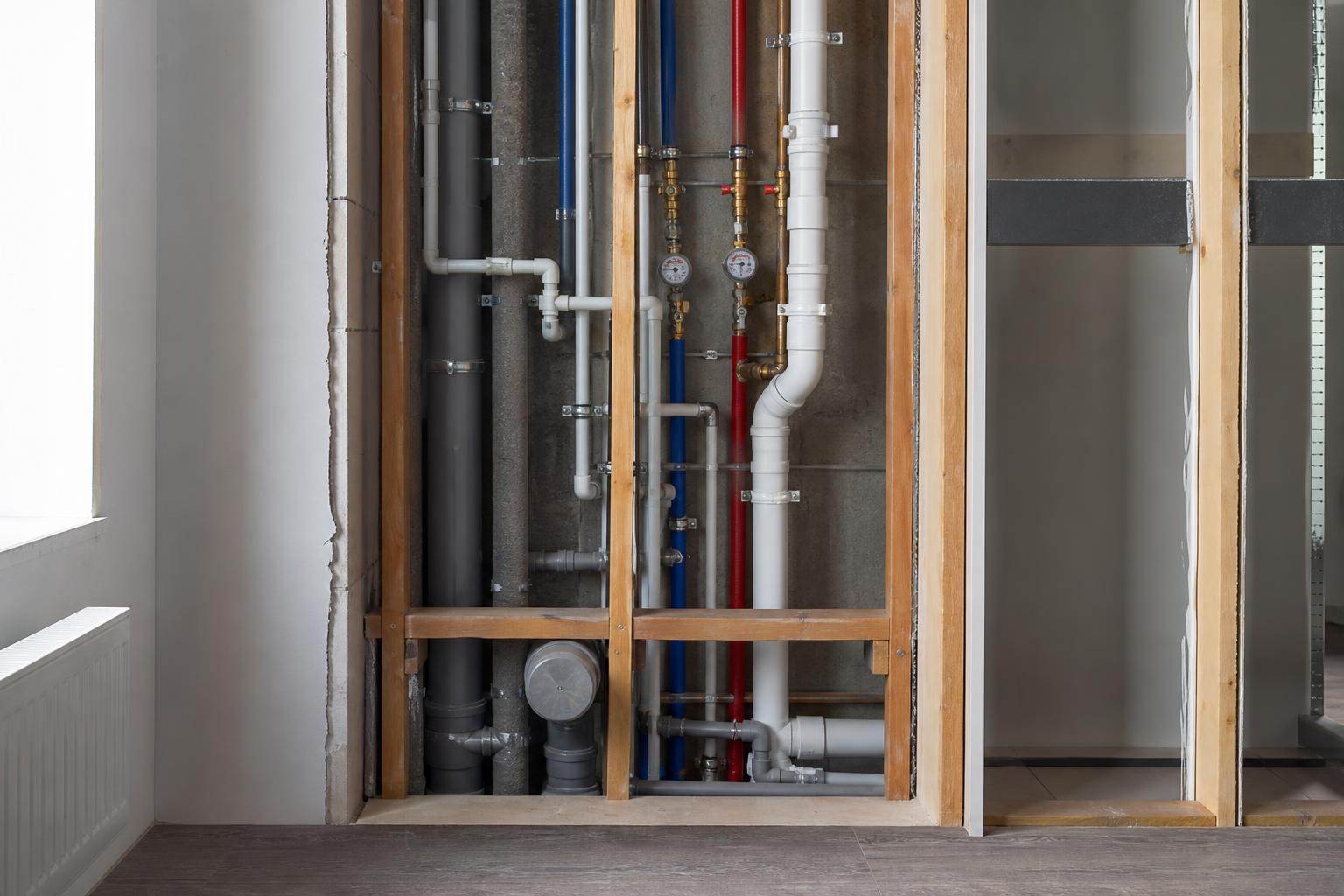

Внутренние сети включают трубопроводы, стояки, вводы и сантехнические приборы. Рекомендуемые уклоны горизонтальных участков составляют для труб диаметром 50 мм примерно 0,025–0,035, для труб диаметром 100 мм примерно 0,012–0,02 и для труб диаметром 150 мм примерно 0,008–0,015. Эти значения обеспечивают самотёчный отвод стоков без застоя.

Условия и схемы объединённой хозяйственно-питьевой и противопожарной системы определяются требованиями к кольцеванию стояков в зданиях высотой 6 этажей и более, а для высотных зданий — совместным применением положений о зданиях высотой свыше 50/75 м. Для зданий высотой 12–18 этажей схема предусматривает нижнюю разводку, кольцевую магистраль, тупиковые стояки и не менее двух вводов. Два и более ввода водопровода требуются также для зданий с более чем 12 пожарными кранами.

Порядок и размеры вводов, требования к арматуре и возможность врезки без отключения определяются проектной документацией, местными правилами эксплуатационной организации и стандартами на соответствующие материалы и фитинги. Стоимость проектирования водоснабжения и канализации для квартиры площадью 50–100 кв.м составляет от 15 000 до 35 000 рублей. При наличии двух и более санузлов или сложных решений стоимость возрастает до диапазона от 50 000 до 70 000 рублей.

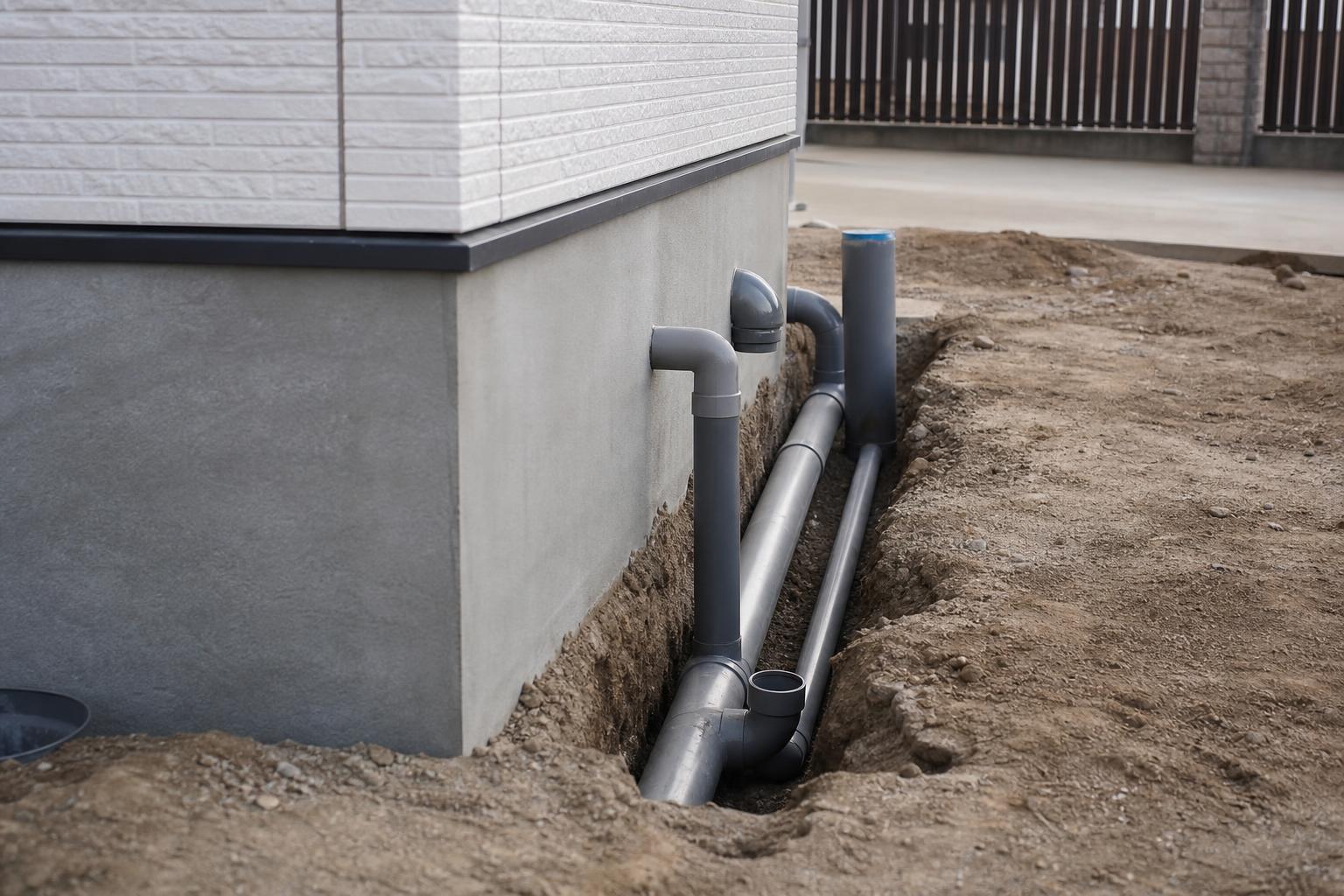

Наружные сети водоснабжения проектируются согласно СП 31.13330.2021, а наружные сети водоотведения — согласно СП 32.13330.2018. Внутренние и наружные части соединяются через вводы и выпуски, где происходит переход от одного типа прокладки к другому.

• Проверка уклонов труб на этапе монтажа.
• Установка вентилей на вводах малого диаметра.
• Обеспечение двух вводов для зданий выше 12 этажей.

В жилых зданиях высотой 12 и более этажей принимается объединённая система водоснабжения.

Стоимость и нормативы проектирования наружных сетей

Наружные сети водоснабжения проектируются согласно СП 31.13330.2021. Наружные сети водоотведения проектируются согласно СП 32.13330.2018. Для оформления проектной документации внутренних систем и наружных сетей применяется ГОСТ Р 21.619-2023.

Стоимость проектирования для частного дома площадью 100-200 кв.м варьируется от 40 000 до 80 000 рублей. Для домов большей площади или со сложными системами стоимость составляет от 100 000 до 150 000 рублей и выше. Ориентировочная стоимость комплексной разработки проекта наружных сетей для загородного дома стартует от 230 000 рублей.

При выборе решений для наружных участков учитывают переход от внутренних трубопроводов к внешним. Разница в нормативных документах определяет отдельные требования к материалам и способам прокладки. Стоимость работ напрямую зависит от площади объекта и сложности подключения.

• Проверка соответствия СП 31.13330.2021 при прокладке водопровода.
• Учёт СП 32.13330.2018 при проектировании канализации.
• Применение ГОСТ Р 21.619-2023 для оформления чертежей.

Стоимость проектирования для частного дома площадью 100-200 кв.м варьируется от 40 000 до 80 000 рублей.

Практические аспекты соединения сетей на границе здания

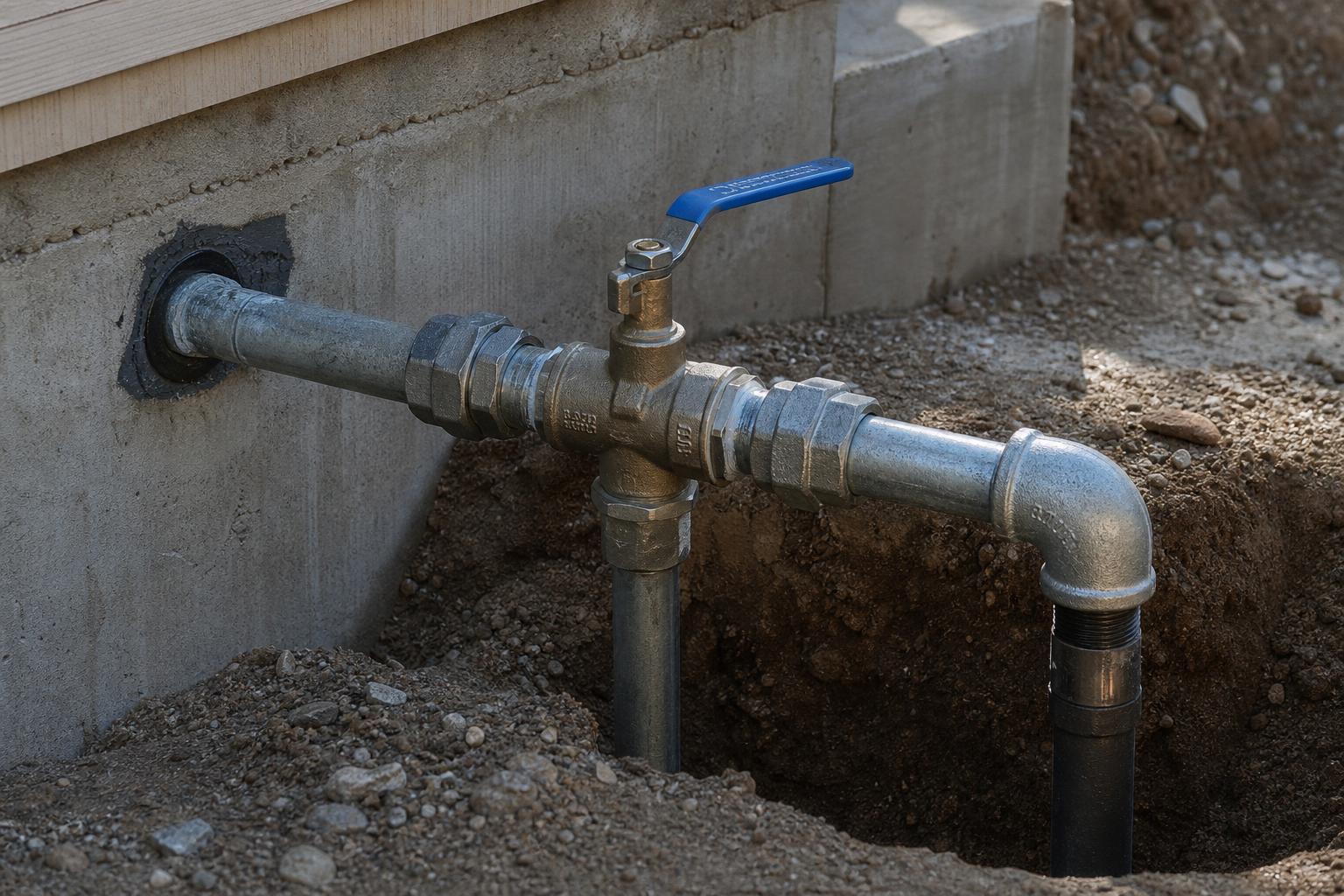

Точки перехода от внутренних трубопроводов к наружным определяют границы ответственности между застройщиком и эксплуатирующей организацией. В этих местах устанавливают запорную арматуру и проверяют герметичность соединений. Документ ГОСТ Р 21.619-2023 регламентирует оформление чертежей для таких участков, чтобы все элементы были четко обозначены на планах.

При оформлении документации указывают диаметры труб на стыке, глубину заложения наружных участков и способы крепления. Это позволяет избежать ошибок при монтаже и последующей эксплуатации. Стоимость проектирования для частного дома площадью 100-200 кв.м варьируется от 40 000 до 80 000 рублей, а для объектов большей площади или со сложными системами — от 100 000 до 150 000 рублей и выше. Ориентировочная стоимость комплексной разработки проекта наружных сетей для загородного дома стартует от 230 000 рублей.

На этапе согласования чертежей проверяют соответствие внутренних и наружных решений. Разница в нормативных документах требует отдельного описания каждого участка. Вводы и выпуски оформляют с указанием всех переходных элементов, чтобы монтажная бригада имела полную информацию.

• Фиксация точек перехода на исполнительных схемах.
• Указание запорной арматуры в ведомости материалов.
• Проверка соответствия чертежей ГОСТ Р 21.619-2023.

Такая организация работ снижает риск протечек на стыках и упрощает последующее обслуживание. Проектировщик фиксирует все размеры и отметки, чтобы строители могли точно выполнить соединения. Дополнительная проверка на месте помогает выявить отклонения до засыпки траншей.

Требования к количеству вводов водопровода в зависимости от типа объекта

Проектирование систем водоснабжения включает анализ нагрузки на сеть и определение числа точек подключения к внешним магистралям. Для объектов с повышенным потреблением или особыми условиями эксплуатации предусматривают дополнительные вводы. Это обеспечивает надежность подачи воды и снижает риски при аварийных ситуациях на одном из участков.

Согласно проверенным нормам, два и более ввода водопровода требуются для зданий с более чем 12 пожарными кранами. Жилые дома с числом квартир более 400 также попадают под это правило. Кинотеатры с числом мест свыше 300, бани с числом мест 200 и более, а также прачечные на 2 т белья в смену требуют аналогичного подхода. Такие параметры позволяют равномерно распределить нагрузку и обеспечить резерв на случай ремонта.

При разработке схемы учитывают расположение вводов относительно внешней сети. Каждый дополнительный ввод оборудуют запорной арматурой и средствами контроля. Это позволяет изолировать отдельные участки без полного отключения объекта. В результате повышается общая устойчивость системы к внешним воздействиям и упрощается плановое обслуживание.

Размещение вводов планируют с учетом рельефа участка и расположения существующих коммуникаций. Чертежи фиксируют точные координаты и отметки, чтобы монтаж проходил без отклонений. Документация включает спецификации на трубы, фитинги и арматуру для каждого ввода. Такой подход минимизирует вероятность ошибок на стадии строительства и последующей эксплуатации.

Дополнительные вводы влияют на общую стоимость проекта, поскольку требуют больше материалов и расчетов. Проектировщик проверяет гидравлические параметры для каждого варианта подключения. Это гарантирует, что все участки сети будут работать в заданных режимах. В итоге объект получает надежную систему водоснабжения, соответствующую нормативным требованиям.

• Анализ нагрузки на сеть перед выбором количества вводов.
• Фиксация координат подключения в исполнительных чертежах.
• Проверка гидравлических параметров для каждого ввода.

Два и более ввода водопровода требуются для зданий с более чем 12 пожарными кранами.

Такая организация сети позволяет быстро реагировать на нештатные ситуации и проводить ремонт без остановки работы всего объекта. Проектная документация отражает все нюансы расположения и оборудования вводов, чтобы строители и эксплуатационные службы имели полную картину. В результате снижаются риски и повышается эффективность использования ресурсов.

Оформление проектной документации по действующим стандартам

Разработка чертежей и спецификаций для коммуникаций требует строгого соблюдения правил оформления. ГОСТ Р 21.619-2023 определяет состав и структуру документов для внутренних и наружных участков. В проекте фиксируют все переходные элементы, запорную арматуру и отметки высот, чтобы монтажная организация получила полную информацию без дополнительных уточнений.

Наружные сети водоснабжения разрабатывают по СП 31.13330.2021, а водоотведения — по СП 32.13330.2018. Эти документы устанавливают требования к прокладке трубопроводов, колодцам и камерам. В текстовой части проекта указывают материалы, диаметры и способы соединений, а на планах — точные координаты и уклоны. Такой подход обеспечивает соответствие всей системы нормативным положениям и снижает вероятность ошибок при строительстве.

При разнице высот на 10 м и более в документации отражают специальные мероприятия для поддержания напора. Минимальные уклоны внутренней канализации составляют 0,02 для труб диаметром 50 мм и 0,008 для труб диаметром 100 мм и более. Эти параметры проверяют на стадии экспертизы, чтобы гарантировать бесперебойный отвод стоков. Дополнительно в ведомости материалов включают сведения о запорной арматуре и переходных муфтах.

Стоимость проектирования для частного дома площадью 100-200 кв.м варьируется от 40 000 до 80 000 рублей. Для объектов большей площади или со сложными системами она составляет от 100 000 до 150 000 рублей и выше. Ориентировочная стоимость комплексной разработки проекта наружных сетей для загородного дома стартует от 230 000 рублей. Эти ориентиры помогают заказчику планировать бюджет на стадии заключения договора.

• Проверка соответствия чертежей требованиям ГОСТ Р 21.619-2023.
• Указание всех диаметров и отметок в спецификациях.
• Включение расчетов уклонов и напоров в пояснительную записку.

Наружные сети водоснабжения разрабатывают по СП 31.13330.2021, а водоотведения — по СП 32.13330.2018.

Завершающий этап включает согласование документации с эксплуатирующими организациями. Проектировщик готовит полный комплект чертежей и текстовых материалов, где каждый элемент имеет точные размеры и привязки. Это позволяет перейти к строительству без задержек и дополнительных доработок.

Особенности выбора материалов для трубопроводов в системах водоснабжения и водоотведения

При проектировании сетей важно учитывать коррозионную стойкость и срок службы материалов. Для внутренних трубопроводов часто применяют полипропилен и сшитый полиэтилен, которые обеспечивают герметичность соединений и низкий уровень шума при движении воды. Требуемые рабочие давления и классы труб устанавливаются расчётом и проверяются по стандарту на полиэтиленовые трубопроводы; толщина стенки и допустимое рабочее давление зависят от номинального диаметра и класса.

Выбор зависит от агрессивности грунта и глубины залегания. В зонах с высоким уровнем грунтовых вод предпочтительны трубы с дополнительной изоляцией, предотвращающей конденсацию и промерзание. Нормативные требования СП 31.13330.2021 и СП 32.13330.2018 предписывают проводить испытания на прочность и герметичность перед вводом в эксплуатацию. Современные композитные материалы заметно снижают риск аварий по сравнению с традиционными стальными аналогами.

Учёт гидравлических характеристик при подборе диаметров

Расчёт пропускной способности выполняется с учётом коэффициента шероховатости труб. Для полимерных материалов этот показатель невелик, что позволяет несколько уменьшить диаметр без потери производительности. В многоэтажных зданиях применяют ступенчатое увеличение диаметра стояков от верхних этажей к нижним для компенсации потерь напора.

Влияние климатических и геологических условий на прокладку наружных сетей

В регионах с вечной мерзлотой или высоким уровнем грунтовых вод требуется специальная теплоизоляция и заглубление труб ниже уровня промерзания. Для водопроводов минимальная глубина составляет 1,5–2,5 м в зависимости от климатической зоны. Канализационные выпуски прокладывают с уклоном не менее 0,01 и предусматривают смотровые колодцы на расстояниях, зависящих от диаметра трубопровода.

Геологические изыскания выявляют несущую способность грунта и возможные подвижки. В сейсмоопасных районах применяют гибкие соединения и компенсаторы, снижающие риск разрыва при землетрясениях. Дополнительно учитывают агрессивность почвы: в кислых грунтах используют трубы с усиленным защитным слоем или полимерные аналоги. Эти меры продлевают срок службы наружных сетей до 50 лет и минимизируют затраты на ремонт.

Меры по предотвращению аварий и утечек в системах водоснабжения

Для снижения рисков аварийных ситуаций на этапе эксплуатации предусматривают установку датчиков давления и расхода на вводах и стояках. Эти устройства позволяют оперативно выявлять отклонения от нормативных параметров и предотвращать крупные протечки. В проектах рекомендуется предусматривать запорную арматуру с электроприводом, которая автоматически перекрывает подачу при обнаружении утечки.

Дополнительно применяют системы локальной сигнализации, интегрированные с диспетчерским пунктом здания. Периодичность и объём гидравлических и пневматических испытаний и их регистрация определяются нормативами и проектом: приёмочные — перед вводом в эксплуатацию, после ремонта — в сроки, установленные проектной документацией и эксплуатационными регламентами. Такие меры особенно важны для зданий с повышенной этажностью, где последствия аварии могут затронуть большое количество помещений.

Интеграция систем водоснабжения с другими инженерными сетями здания

Современные проекты предусматривают тесную взаимосвязь водопроводных и канализационных сетей с системами отопления, вентиляции и пожаротушения. Общие коллекторы и шахты позволяют оптимизировать прокладку коммуникаций и снизить общую металлоёмкость. При этом важно соблюдать минимальные расстояния между трубопроводами разных систем, установленные СП 31.13330.2021.

Применение частотных преобразователей может заметно снизить энергопотребление при переменной нагрузке; величина экономии зависит от конкретной схемы и режима. Для объектов с автономными источниками тепла дополнительно разрабатывают схемы рециркуляции горячей воды, увязанные с графиком работы котельной. Такой подход повышает надёжность всей инженерной инфраструктуры и упрощает последующую эксплуатацию.

Часто задаваемые вопросы

Выводы

При проектировании важно заранее учитывать высоту здания и тип объекта, чтобы правильно определить число вводов и применить подходящие уклоны труб. Стоимость работ напрямую зависит от площади помещения и сложности решений, а оформление документов требует строгого следования действующим стандартам. Эти шаги помогают избежать ошибок на этапе монтажа и обеспечить надежную работу всей системы.

Перед началом работ проверьте все нормативные параметры по высоте и нагрузке, уточните бюджет с учетом возможных диапазонов и подготовьте полный комплект чертежей по установленным правилам. Обратитесь к квалифицированному специалисту для согласования проекта и своевременного запуска строительства.
